近年來，BIM技術的應用已深入工程設計、施工、管理等各個方面，通過BIM技術能將具體數據轉化為立體的建筑模型并進行建房各項環節的預演。

但在BIM的實際應用中，建筑工地現場實時數據與建筑信息模型間的互通更新往往是個難點，存在著細部數據勘測難、精度低的問題，而三維激光掃描技術的出現則為解決這一難點提供了高效、安全、可行的方法。

關于三維激光掃描技術

三維激光掃描技術，是通過高速激光掃描測量的方法，大面積、高分辨率地快速獲取物體表面各個點的坐標、反射率、顏色等信息，將實物的立體信息轉換為計算機可處理的數字信號，由這些大量、密集的點信息可快速復建出1:1 的真彩色三維模型，為復建出被測目標的三維模型提供了方便快捷的手段。

BIM與三維激光掃描技術是如何結合的

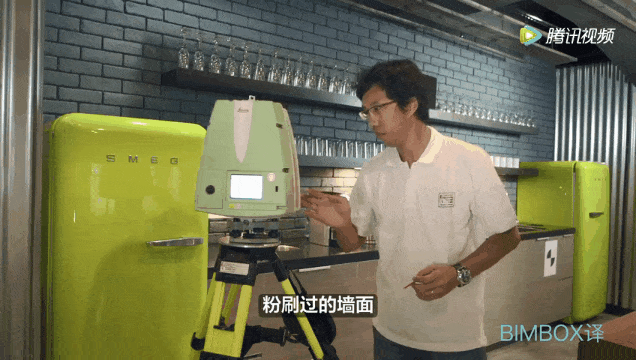

利用三維激光掃描技術對建筑空間進行掃描測繪

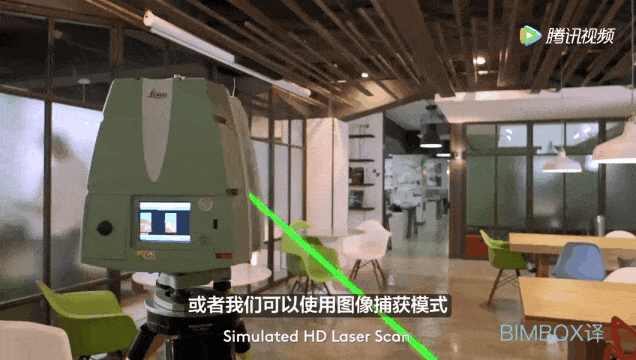

通過將捕獲的數據形成圖像，可了解建筑的整體情況

將采集到的坐標、顏色等數據信息，通過BIM技術，建立三維模型

BIM與三維激光掃描為建造開辟新模式

BIM具有可視化、協調性、模擬性、優化性以及可視圖形的特點，而三維掃描儀采集的數據非常真實和精確，在目前的建筑建造行業可謂是“最佳拍檔”。

01.讓數據更有“立體感”

三維激光掃描技術輸出的數據是三維的，能和BIM技術完美地結合，讓測繪成果的表達形式由單一的地形圖拓寬到三維地圖，平、立、剖面圖以及建立三維模型。

并且，因為模型是三維的表達形式，建筑師能夠以更直觀、細化的角度去研究建筑結構中的細節部分，推進了施工工藝的優化，提高了整體建筑質量。

02.提高建模效率和精確度

比起傳統的測量技術，三維激光掃描技術突破了傳統的單點測量模式的限制，能達到每秒1000點的測量速度，測量一棟建筑只需幾個小時，即使是復雜建筑也能實現準確表達，具有高效率、高精度的優勢。

此外，三維掃描能獲取建筑空間的所有點數據，形成建筑的實時數據庫，這個數據庫不僅可以協助建筑模型的建立，任何測量、施工節點對比、BIM模型校正、竣工交付、數據留存、質量檢查等都可以依托于這一數據庫，大大提高了建筑模型的效率和準確度，并且除了幫助建立模型，它還能輔助計算占地面積、計算高度，有很多用處。

▲無論是墻面還是部分細節，都可以進行測繪

03.節省人力，適用范圍廣

此外，由于整個測量過程都是在無接觸的情況下進行的，不僅節省了人力，也能避免對建筑物產生破壞，還能將測量范圍擴展到人員無法到達、較為危險、惡劣的環境中。

例如在古建筑的修復工程中，BIM技術能利用三維激光掃描技術獲取的數據，逆向建模還原古建筑，指導其測繪、保護、修繕等工作的進行。

① 古建筑三維掃描成像

② 古建筑BIM建模圖

BIM加上三維激光技術，讓建模過程更為高效、精準，提升了工程質量，節省了傳統人工測繪、建模所需要的大量人力成本，為建筑行業帶來了新的建模方式，推進了建筑行業的數字化發展。

注：部分素材來源于三維掃描服務、BIMBOX、巖土工程技術雜志（作者馬宏毓,趙新），若有侵權請聯系刪除。
